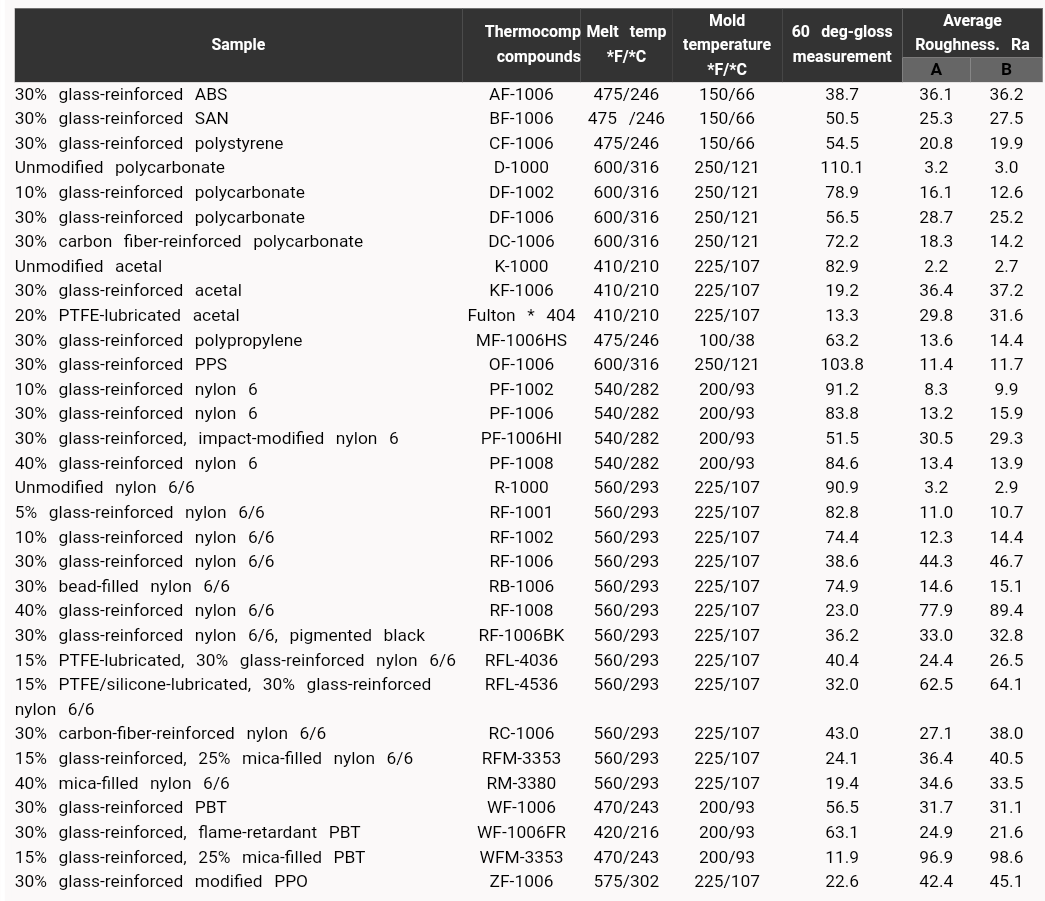

在纤维增强材料中加入碳黑、聚四氟乙烯润滑剂、云母珠和氧化锑（一般的颗粒填料）可以减少表面粗糙度。人们还注意到，含有微粒填料的纤维增强复合材料产生的表面粗糙度值比类似的纤维增强复合材料低。聚四氟乙烯/硅润滑的玻璃增强聚酰胺6/6复合材料的表面比没有硅油添加剂的类似复合材料粗糙得多。硅可能导致玻璃纤维增强的复合材料出现脱粘现象。40%云母/玻璃纤维增强的PBT材料比类似的聚酰胺6/6复合材料粗糙得多，光泽度也低，这可能是由于云母和聚酰胺6/6之间的粘合度提高了。

S
加工变量的影响
注射速度、模具温度和熔体温度都对成型件的粗糙度和光泽度有很大影响。
无论其他成型参数如何，快速的注射速度总能产生更光洁、更平滑的零件。尽可能快地填充型腔也有助于最大限度地减少纤维取向，增强焊缝的完整性。
在增强无定形聚合物和结晶性聚合物之间，注意到了成型的一致差异。对于无定形材料SAN和PC来说，要获得良好的表面光洁度，高的模具温度比高的熔体温度更重要。然而，对于结晶性聚合物聚酰胺6/6和PBT来说，高熔体温度比模具温度更有助于获得良好的表面。无论参数如何变化，无定型和结晶型聚合物之间的这种差异都是真实的。在增强型和填充型热塑性塑料中使用较高的熔体和模具温度并没有增加循环时间，因为这些材料比未改性的同类材料更强、更硬，因此可以在更高的温度下从模具中弹出。
此外，复合材料具有更高的热导率，这意味着它们比基础聚合物冷却得更快。缓慢的注射速度、低的模具温度和低的熔体温度是会导致最差的表面纹理的条件。
设计师应记住以下几点 :
 - 光泽度和表面粗糙度是相关的，因为光泽度高的表面一般比较光滑，反之亦然。
 - 光泽度和表面粗糙度都受树脂类型、填料类型以及装载和成型条件的影响。
 - 颗粒状填料的平均粗糙度比纤维状增强材料低。当它们被添加到纤维增强的复合材料中时，会降低粗糙度。此外，当用于替代部分纤维填料时，在同等的填料装载水平下，颗粒填料会降低粗糙度。
 - 硅油在玻璃纤维强化材料中充当脱粘剂，从而增加粗糙度。
 - 快速的注射速度总是能提高光泽度和粗糙度。
 - 较高的模具温度对提高光泽度和降低增强型非晶树脂的粗糙度更为重要。
 - 较高的熔体温度对提高光泽度和降低增强结晶树脂的粗糙度更为重要。
 - 对于任何增强型复合材料，使用快速注射速度与高熔体和模具温度相结合，总能获得最光洁、最平滑

通过www.DeepL.com/Translator（免费版）翻译
射速度
