抗氧剂1010、1076以及168的机理以及区别

1、塑料黄变有效的解决方法就是添加抗氧剂、紫外线吸收剂、光稳定剂等，可有效防止与延迟发生黄变。然而抗氧剂的种类繁多，从中选取适用的产品，需要一定的技术支持与经验积累。

造成塑料氧化黄变的重要元凶还有紫外线，来源主要是太阳光，

因此，特别是在面对生产出来的产品需要在户外使用的客户，我们都会推荐在产品中添加一定量的紫外线吸收剂、光稳定剂等，延缓黄变。

2. 抗氧剂分类以及机理有什么不同？

抗氧剂的分类，一种是主抗氧剂：捕捉过氧化自由基，主要是受阻酚抗氧剂；主抗-空间受阻酚类，1010，1076即属于此类，通过捕获塑料降解过程中产生的自由基而长期持续性发挥抗氧作用

一种是辅助抗氧剂：分解氢过氧化物，主要是亚磷酸酯类、硫代酯类。辅抗-亚磷酸酯类和硫代脂类，168属于亚磷酸酯类辅抗，通过分解塑料进一步降解所产生的过氧化物从而达到抗氧化目的，主要提供热加工稳定性；主抗+辅抗共同使用可以产生协同效应（简单的比方为：1+1>2)

一般情况下，依据各个厂家的生产工艺及原料、溶剂、助剂、填料，哪个阶段的黄变，黄变程度的不同，而建议使用不同的抗氧剂。

3. 抗氧剂 1010和1076有什么区别？

同为受阻酚类抗氧剂，1010的有效官能团是1076的四倍，也就是说效能高。用法上主要考虑后期与树脂的相容性上，和加工情况而定。

1010：性质：学名[β-（3,5二叔丁基4-羟基-苯基）丙酸]季戊四醇酯。白色结晶粉末。熔点119～122℃。不变化，不污染，耐热老化，耐水洗，不易挥发。广泛应用于聚丙烯、聚乙烯、聚甲醛、ABS树脂等的热加工中。能延长塑料制品的使用寿命。由苯酚制成4-羟基-3,5-叔丁基苯基丙酸甲酯后，再与季戊本醇在甲醇钠催化剂存在下合成。

1076：性质：学名β-（3,5-二叔丁基-4-羟基苯基）丙酸十八酯。白色结晶粉末。无臭无毒。熔点50～55℃。不污染，不变色，挥发性小，热稳定性良好。与大多数聚合物有良好的互溶性。不溶于水，溶于许多有机溶剂。用于聚丙烯、聚乙烯、聚苯乙烯、聚氯乙烯、ABS树脂、聚酰胺、聚酯等。由苯酚与异丁烯等作用生成3,5-二叔丁基-4-羟基苯丙酸后，再用十八醇酯化而制得。

4. 紫外线吸收剂应该具备以下条件

紫外线吸收剂应该具备以下条件①可强烈地吸收紫外线（尤其是波长为290-400nm）；②热稳定性好，即使在加工中也不会因热而变化，热挥发性小；③化学稳定性好，不与制品中材料组分发生不利反应；④混溶性好，可均匀地分散在材料中，不喷霜，不渗出；⑤吸收剂本身的光化学稳定性好，不分解，不变色；⑥无色、无毒、无臭；⑦耐浸洗；⑧价廉、易得，；9.不溶，或难溶于水.

紫外线吸收剂按化学结构可分为以下几类：水杨酸酯类、苯酮类、苯并三唑类、取代丙烯腈类、三嗪类和受阻胺类.

5. 抗氧剂1010、1076、168基本物性资料

抗氧剂1010

抗氧剂1010为白色结晶粉末，化学性状稳定，可广泛应用于通用塑料，工程塑料，合成橡胶，纤维，热熔胶，树脂，油品，墨水，涂料等行业中。

1基本信息

商品名：Irganox1010(Ciba SC)/Anox 20(Great Lakes)/AdekastabAO-60(Ashai Denka)/Chinox 1010(DBC)

通用名：抗氧剂1010

化学名：四[β-（3，5-二叔丁基-4-羟基苯基）丙酸]季戊四醇酯

性质：白色结晶粉末；可溶于苯、丙酮、氯仿，微溶于乙醇，不溶于水。

贮运：本品化学性状稳定，无特殊贮存要求，应防潮、隔热。

常见质量指标如下：

熔点110.0～125.0℃，含量≥98.0%，密度1.15，熔点℃110-125，灰份%：≤0.1透光率（10g/100mL甲苯）≥95%（425nm）、≥97%（500nm），挥发份≤0.5%，灰分≤0.1%，色度（10g/100mL甲苯）（APHA）≤50.

毒性与卫生性：本品毒性极低，大白鼠经口LD50>5g/kg，可用于食品包装材料。

CAS No.：6683-19-8

2基本特点

1、抗氧剂1010为酚类抗氧剂，是目前抗氧剂的优秀品种之一。

2、抗氧剂1010对聚丙烯、聚乙烯有卓越的抗氧化性能。可有效地延长制品的使用期限。

3、抗氧剂1010挥发性小，耐抽出性好、热稳定性高、持效性长，不着色，不污染、无毒。

4、抗氧剂1010与抗氧剂DLTP、168并用有协同效应。

5、抗氧剂1010是一种高分子量的受阻酚抗氧剂，挥发性很低，而且不易迁移，耐萃取。

6、抗氧剂1010能有效地防止聚合物材料在长期老化过程中的热氧化降解，同时也是一种高效的加工稳定剂，能改善聚合物材料在高温加工条件下的耐变色性。

7、抗氧剂1010在聚氨酯领域，它可用于RIM材料、氨纶、TPU、胶粘剂和密封胶等。广泛应用于烯烃树脂，如聚乙烯、聚丙烯、聚氨酯、聚甲醛、ABS树脂、聚乙烯醇缩乙醛、合成橡胶及石油产品中，一般用量为0.1%～0.5%。

3应用领域

可广泛应用于通用塑料，工程塑料，合成橡胶，纤维，热熔胶，树脂，油品，墨水，涂料等行业中。

1.抗氧剂1010一种多元受阻酚型抗氧剂，与大多数聚合物具有很好的相容性。抗氧剂1010有良好的防止光和热引起的变色作用。广泛用于PE、PP、PS、聚酰胺、聚甲醛、ABS树脂、PVC、合成橡胶等高分子材料中。也用来防止油脂和涂料的热氧老化。

抗氧剂168

产品名称：抗氧剂168

中文名称：三[2.4-二叔丁基苯基]亚磷酸酯

英文名称：Tns-(2.4-di-tert-butyl)-phosphite

分子式：C42H63O3P

分子量：647

结构式：如右图

CAS No. 31570-04-4

本品辅助抗氧剂，与主抗氧剂zm-1010或1076复配，有很好的协同效应，可有效地防止聚丙烯、聚乙烯在基础注塑中的热降解，给聚合物额外的长效保护。

本品不着色、不污染、耐挥发性好。用于聚乙烯、聚丙烯、聚苯乙烯、聚酯和聚酰胺等制品。广泛用于聚烯烃、苯乙烯单聚和共聚物、弹性体、胶粘剂、工程塑料（如：PE，PP ，PVC，PS，聚酰胺，聚碳酸酯，ABS）等高分子材料

抗氧剂1076

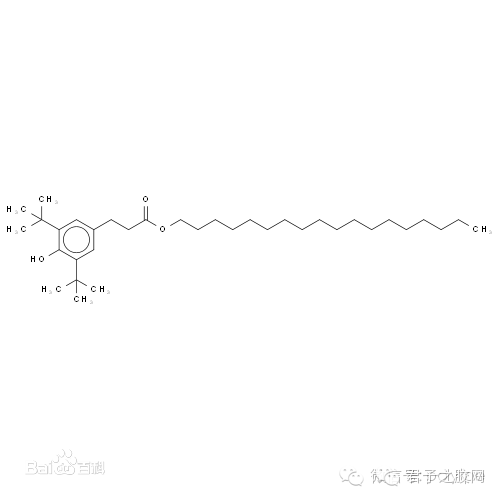

抗氧剂 1076

化学名称：

英文: n-Octadecyl-β- (4-hydroxy-3,5-di- tert-butyl-phenyl)-propionate

中文 β-（3,5-二叔丁基-4-羟基苯基）丙酸正十八碳醇酯

分子式：C35H62O3

分子量：530.86

CAS NO.：〔2082-79-3〕

理化性质：本品无污染，耐热和耐水抽出性好，溶于苯、丙酮、环己烷等，微溶于甲醇，不溶于水。本品基本无毒。

常规检测：外观：白色粉末或颗粒；熔点：50~55℃；灰分<0.10%;挥发分<0.50%;透光率：425nm时大于96%，500nm时大于98%；含量大于98%。

用途：本品与抗氧剂SONOX 168、DLTDP并用，协同效应显著，可有效抑制聚合物的热降解和氧化降解，本品广泛用于聚乙烯、聚丙烯、聚甲醛、ABS树脂、聚苯乙烯、聚氯乙烯醇、工程塑料、合成橡胶及石油产品中，一般用量为0.1%～0.5%。

备注：文章内容来自塑料抗老化助剂，如有侵权或错误请及时告知删除或修改
